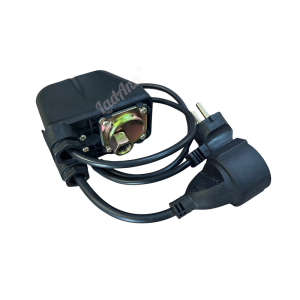

Реле SK-9С LadAna с накидной гайкой с комплектом подключения - для автоматического регулирования и управления. Предназначено для управления любыми электрическими насосами, работающими от однофазной сети 220 В, максимальной мощностью до 1,8 кВт, обеспечивающими давление в водопроводе не менее 2,0 атм. Применяется в автоматических системах водоснабжения, поливочных установках и т. п.

Преимущества исполнения:

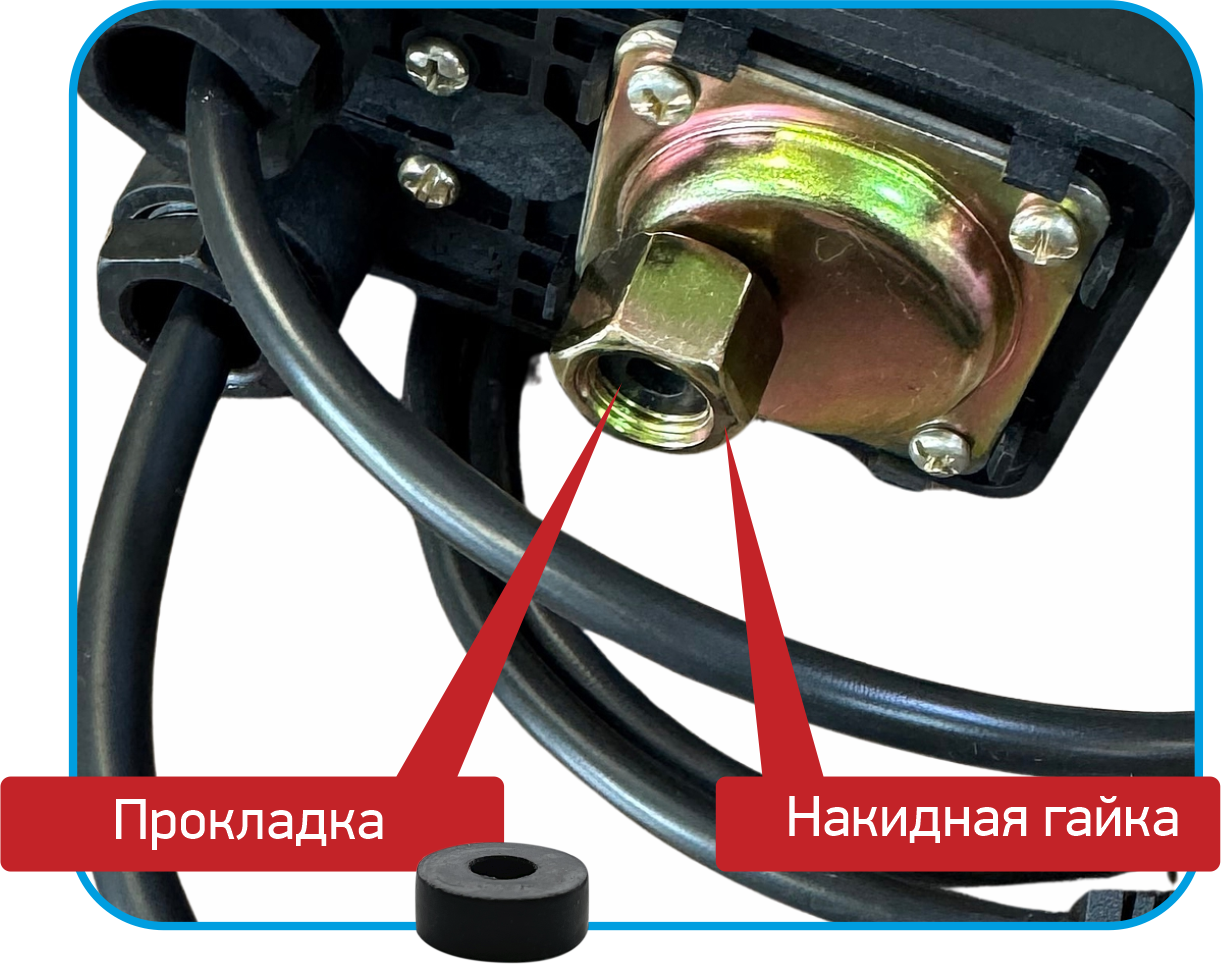

• Простота установки – накидная гайка позволяет смонтировать и демонтировать реле давления не вращая изделие, что значительно упрощает монтаж
• Нет необходимости в дополнительной гидроизоляции – в комплект входит резиновая прокладка

Данное устройство специально разработано для удобства подключения и готово к применению.

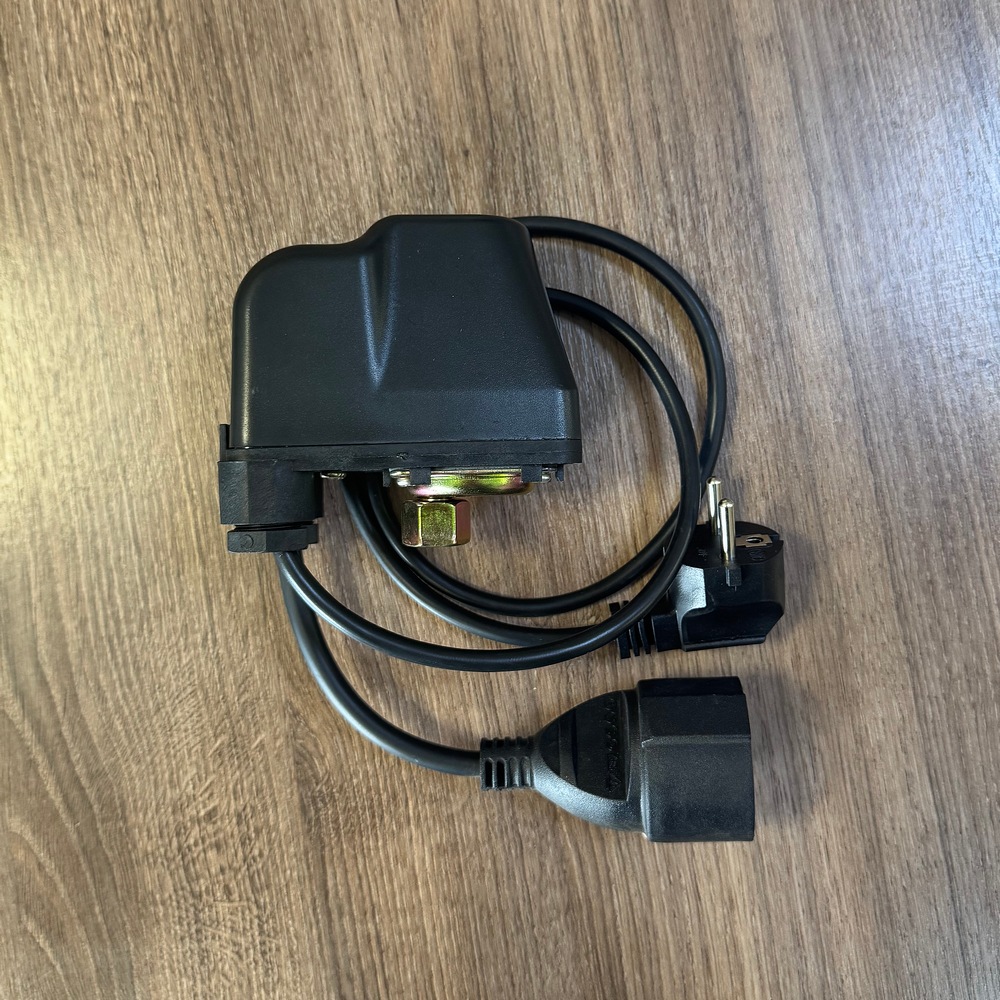

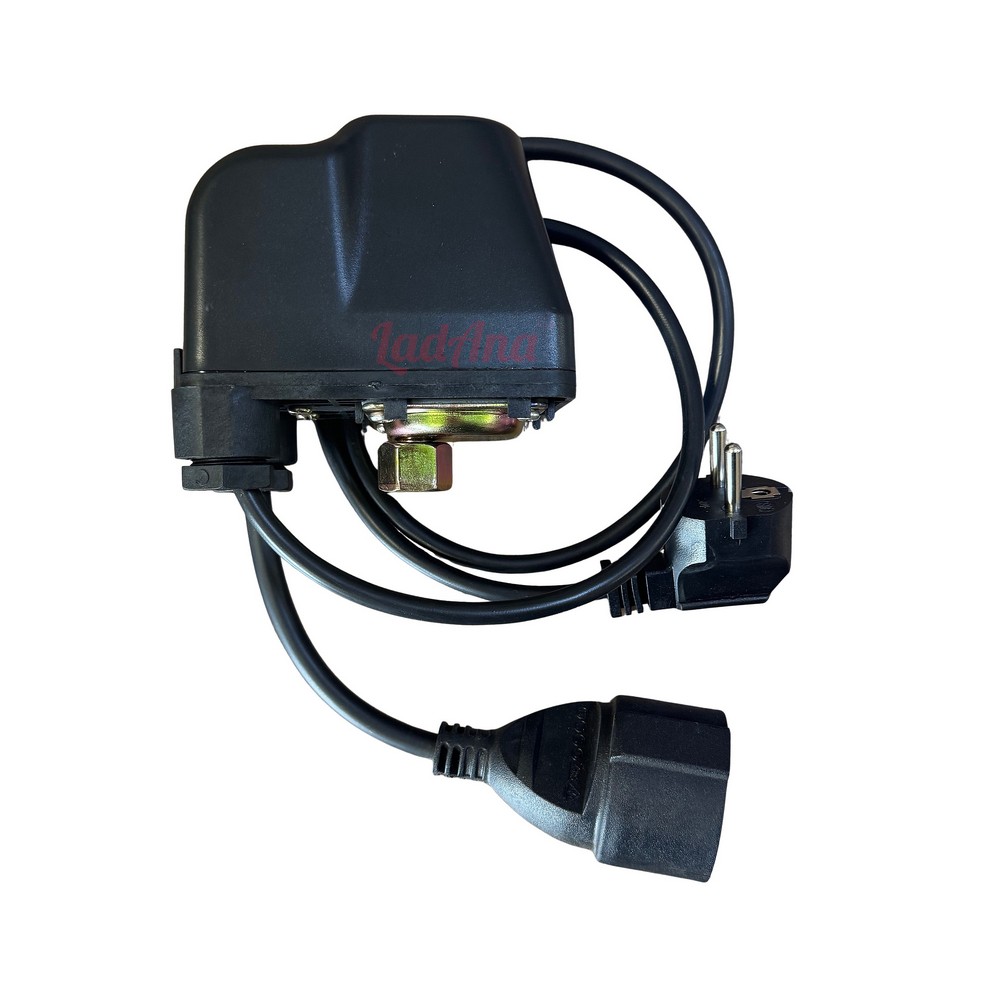

Дополнительно укомплектован:

1. кабель с евровилкой (1м )
2. кабель с розеткой (0,2 м)

Для запуска устройства необходимо:

1. Снять крышку реле давления.
2. Выкрутить из реле давления уплотнительные элементы.
3. Установить уплотнительные элементы на кабель с вилкой и кабель с розеткой
4. Ввести кабели в реле давления и закрепить на электрических контактах согласно схеме.
5. Установить крышку реле давления в штатное место
6. Смонтировать реле давления в гидравлическую систему
7. Подключить электронасос
8. Подключить питание сети
9. Проверить работоспособность оборудования.

• Температура рабочей среды: 0°С - 55°С
• Минимальный перепад давления: 1 бар
• Рабочий диапазон давления: 1,4-2,8 бар
• Максимальный рабочий ток: 10А
• Напряжение питания: 220В/250В
• Степень защиты: IP20

• Прибор устанавливается в закрытых помещениях или местах, защищенных от атмосферных воздействий.
• Монтаж изделия производится только при выключенном питании.
• Прибор присоединяется к напорной линии насоса (между насосом и первым водопотребляющим прибором). Место установки прибора должно позволять проводить его настройку и обслуживание. Подключение прибора к трубопроводу необходимо проводить с использованием уплотнительных материалов; оно должно быть герметично, подтекание рабочей жидкости по резьбовой части не допускается.
• Перед установкой реле трубопровод должен быть очищен от окалины и ржавчины (СНиП 03.05.01).
• Недопустимо попадание воды внутрь прибора, или использование реле без крышки.
• Не рекомендуется использовать прибор при повышенной влажности.
• Диаметр проводов должен соответствовать коммутируемому току.
• Подключение прибора к заземляющему проводнику обязательно.

Схема регулировки



• отключить реле от электропитания
• снять с реле крышку, отвинтив крепежный винт
• увеличить давление отключения насоса (и наоборот), вращением гайки 2 по часовой стрелке
• Увеличить  разность между давлением включения и выключения насоса вращением гайки 1 по часовой стрелке.
