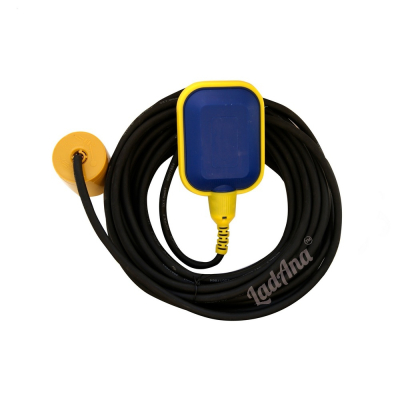

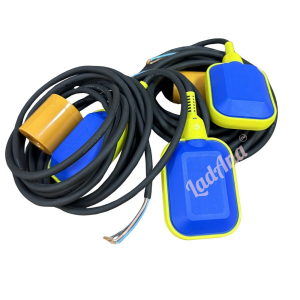

Поплавковый выключатель LadAna универсальный серии SK  - прибор контроля уровня жидкости - предназначен для выдачи сигнала о минимальном и максимальном уровне жидкости.
Поставляется в комплекте с грузом.

Груз предназначен для настройки момента срабатывания переключателя. Поплавковый выключатель управляет насосом через шкаф (станцию) управления или другой коммутационный прибор.
Поплавковые выключатели универсальные серии SK предназначены для работы в не агрессивной, слабозагрязненной воде.

• Максимальная рабочая температура: не более +55°С
• Рабочее напряжение: 220В/50Гц
• Степень защиты: IP68
• Кабель: 3*1 mm², длина  - 10,0 м

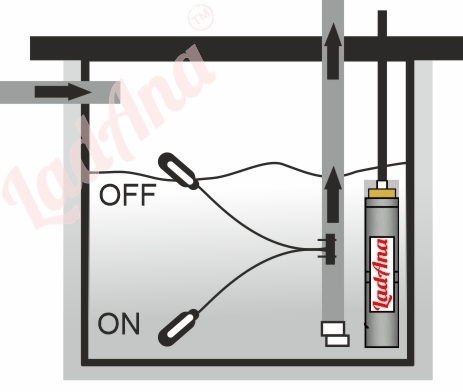

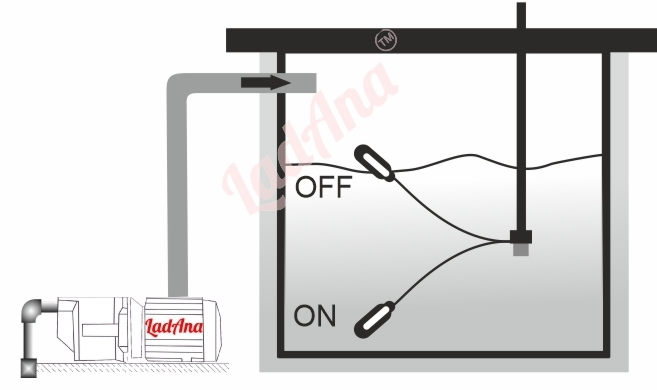

Для правильного функционирования системы, необходимо зафиксировать электрический кабель внутри емкости или колодца с помощью груза. Расстояние между местом установки и корпусом поплавка определяет общий уровень воды, а также уровни включения и выключения насоса.

СХЕМЫ ПОДКЛЮЧЕНИЯ И УСТАНОВКИ

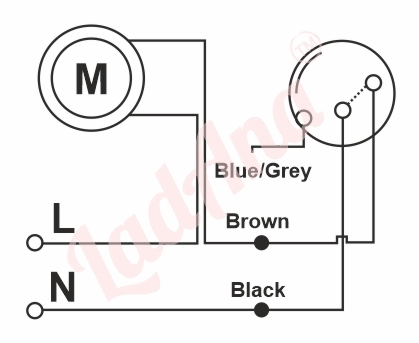

Стандартное переключение – только опорожнение или только наполнение. Кабель заземления всегда желто-зеленый

Двойное переключение – при соединении черного провода с коричневым, контур размыкается если поплавок находится внизу, и замыкается если поплавок находится вверху. Изолировать необходимо синий/серый провод

Двойное переключение – при соединении черного провода с синим/серым, контур размыкается если поплавок находится вверху, и замыкается если поплавок находится внизу. Изолировать необходимо коричневый провод
