Реле давления SK-3А LadAna с прозрачной крышкой

540 р.
Реле давления SK-3А LadAna - применяется в автоматических системах водоснабжения; установках пожаротушения, поливочных установках, системах кондиционирования и т.п.
Реле давления SK-3А LadAna применяются в автоматических системах водоснабжения; установках пожаротушения, поливочных установках, системах кондиционирования и т.п.
Служат для управления любыми электрическими насосами, работающими от однофазной сети 220В, мощностью до 1.8 кВт, обеспечивающими давления в водопроводе не менее 2,5 атм.

Особенности конструкции
  • регулировка диапазона давления
  • малые габаритные размеры
Устройство и принцип работы

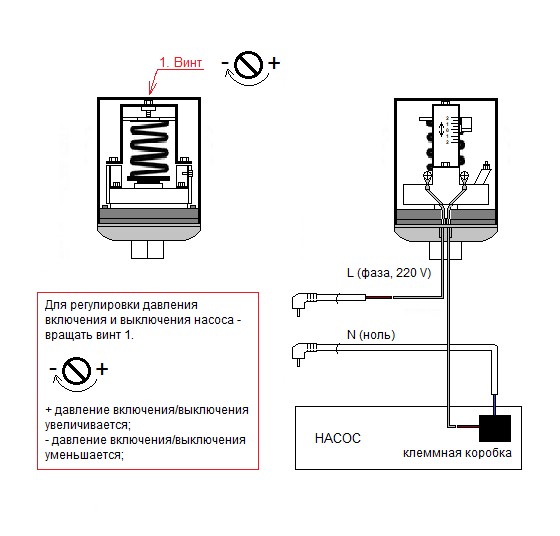

Реле давления состоит из корпуса, внутри которого расположена нормально замкнутая контактная группа, управляемая мембраной, соединенной с магистралью. Реле включает насос, когда давление в системе падает ниже давления включения и выключает насос, когда давление в системе достигает давления выключения.



  • Температура рабочей среды: 0°С - 40°С
  • Присоединительный размер: 1/4" (внутренняя резьба)
  • Рабочий диапазон давления: 1,5 - 2,2 бар
  • Минимальный перепад давления: 0,7-1 бар
  • Максимальный ток: 5А
  • Напряжение питания: 220В/250В

             Габаритные размеры


Условия установки и эксплуатации
  • Прибор устанавливается в закрытых помещениях или местах, защищенных от атмосферных воздействий.
  • Монтаж изделия производится только при выключенном питании.
  • Прибор присоединяется к напорной линии насоса (между насосом и первым водопотребляющим прибором). Место установки прибора должно позволять проводить его настройку и обслуживание. Подключение прибора к трубопроводу необходимо проводить с использованием уплотнительных материалов; оно должно быть герметично, подтекание рабочей жидкости по резьбовой части не допускается.
  • Перед установкой реле трубопровод должен быть очищен от окалины и ржавчины (СНиП 03.05.01).
  • Недопустимо попадание воды внутрь прибора, или использование реле без крышки.
  • Не рекомендуется использовать прибор при повышенной влажности.
  • Диаметр проводов должен соответствовать коммутируемому току.
  • Подключение прибора к заземляющему проводнику обязательно.
