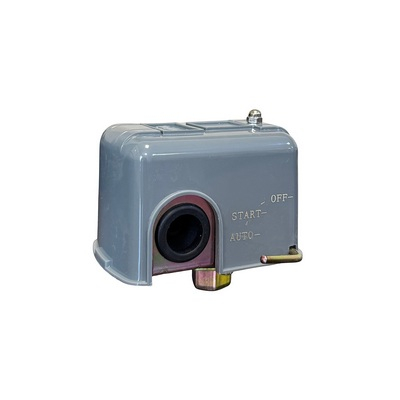

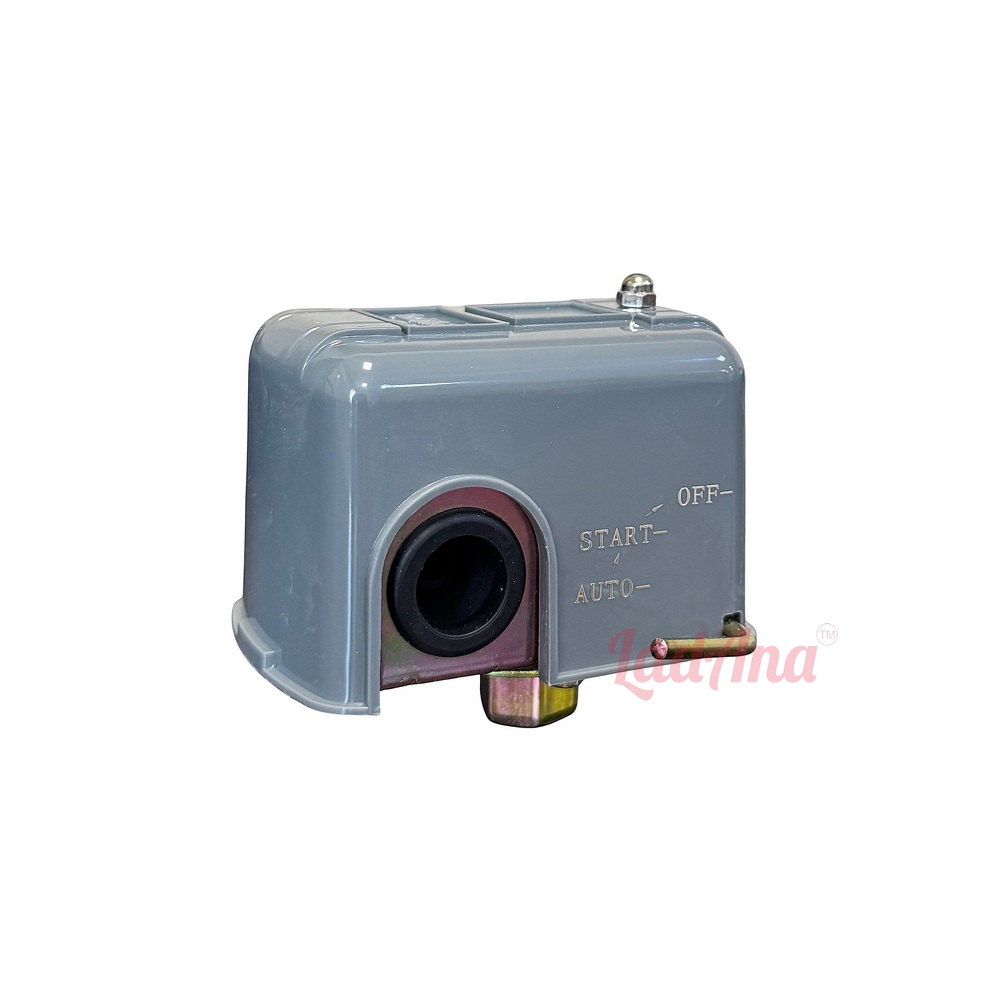

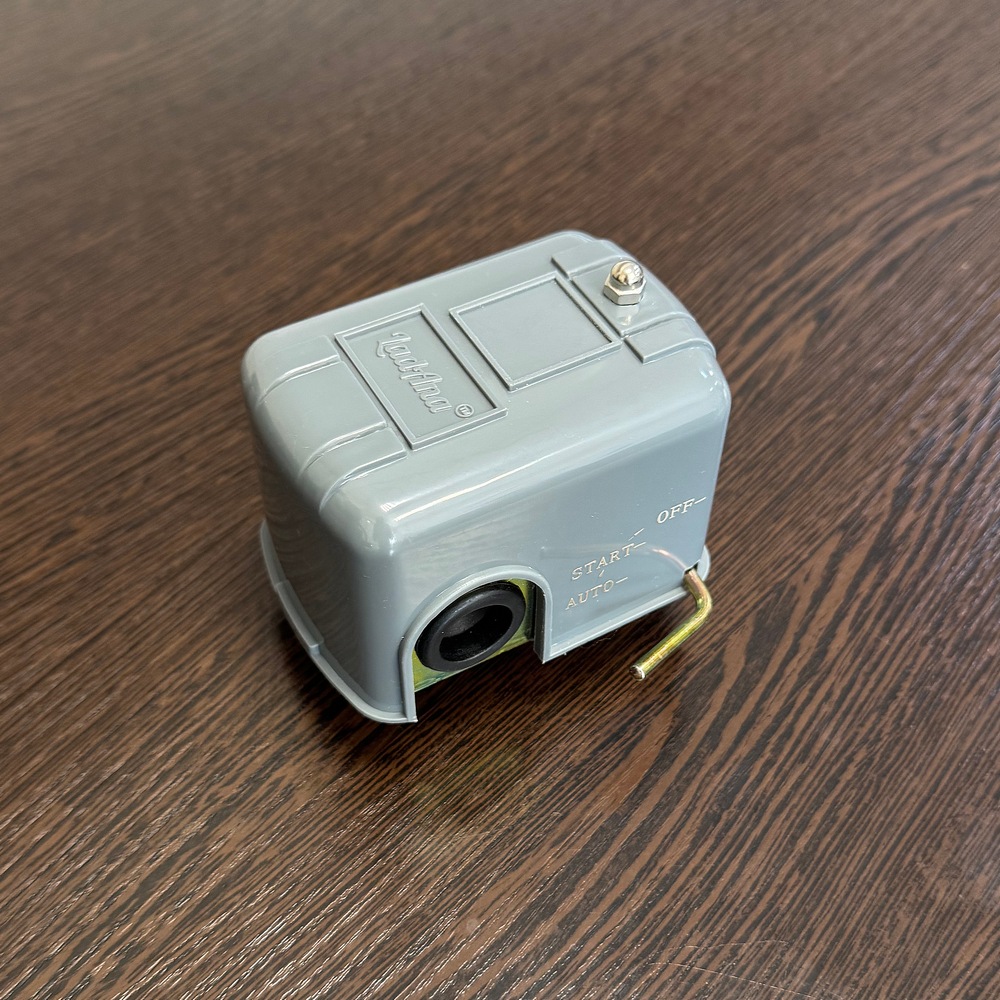

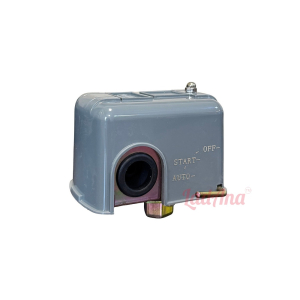

Реле давления SK-6.3 LadAna с защитой от сухого хода применяется только в системах водоснабжения. Служит для управления любыми электрическими насосами, работающими от однофазной сети 220 В, мощностью до 1,8 кВт, обеспечивающими давление в водопроводе не менее 2 бар.

Устройство представляет собой двухконтактное реле коммутации электрических цепей, срабатывающее по давлению воды. При небольшом (менее 1 бар) давлении в системе водоснабжения контакты реле замкнуты, через них проходит электрический ток на устройство, которым реле управляет. При превышении давления в системе определенной величины его контакты размыкаются, разрывая цепь питания управляемого реле устройства. Встроенная функция защиты от сухого хода отключает насос при критически низком или полном отсутствии давления воды в системе.

• AUTO– основной
• START– первоначальный запуск
• OFF– принудительная остановка

Преимущества исполнения:

• Простота установки – накидная гайка позволяет смонтировать и демонтировать реле давления не вращая изделие, что значительно упрощает монтаж
• Нет необходимости в дополнительной гидроизоляции – в комплект входит резиновая прокладка

• Температура рабочей среды: 0°С - +45°С
• Минимальный перепад давления: 1 бар
• Рабочий диапазон давления: 1,4-2,8 бар
• Максимальный рабочий ток: 10А
• Присоединение: 1/4", накидная гайка
• Напряжение питания: 220В/250В
• Степень защиты: IP20

1. Включить подачу питания на реле давления
2. Повернуть рычаг переключения режимов в положение START и удерживая его в этом положении дождаться, пока давление воды в системе не поднимется до 1,5 бар
3. Отпустить рычаг переключения режимов. Рычаг должен вернуться в положение AUTO.
