Реле давления SK-9.2 LadAna с измерительной шкалой (прозрачная крышка, накидная гайка)

740 р.
Реле давления SK-9.2 LadAna с измерительной шкалой - применяется в автоматических системах водоснабжения; установках пожаротушения, поливочных установках, системах кондиционирования и т.п.

Реле давления SK-9.2 LadAna с измерительной шкалой применяются в автоматических системах водоснабжения, установках пожаротушения, поливочных установках, системах кондиционирования и т.п. Служат для управления любыми электрическими насосами, работающими от однофазной сети 220В, мощностью до 1.8 кВт, обеспечивающими давления в водопроводе не менее 2,5 атм.

Устройство и принцип работы

Реле давления состоит из корпуса, внутри которого расположена нормально замкнутая контактная группа, управляемая мембраной, соединенной с магистралью. Реле включает насос, когда давление в системе падает ниже давления включения и выключает насос, когда давление в системе достигает давления выключения. Реле укомплектовано накидной гайкой.

Преимущества исполнения:

  • Простота установки – накидная гайка позволяет смонтировать и демонтировать реле давления не вращая изделие, что значительно упрощает монтаж
  • Нет необходимости в дополнительной гидроизоляции – в комплект входит резиновая прокладка

  • При регулировании давления видны параметры настройки: на корпус реле вынесена измерительная шкала – индикатор установленного давления.




Важно! Реле давления со стандартными заводскими настойками и уже готово к использованию: нижний предел - 1,4 bar, верхний предел - 2,8 bar. Заводскую настройку можно увеличивать или уменьшать в зависимости от заданных условий.
  • Температура рабочей среды: 0°С - 55°С
  • Минимальный перепад давления: 1 бар
  • Напряжение питания: 220В/250В
  • Рабочий диапазон давления: 1,4-2,8 бар
  • Максимальный рабочий ток – 10А

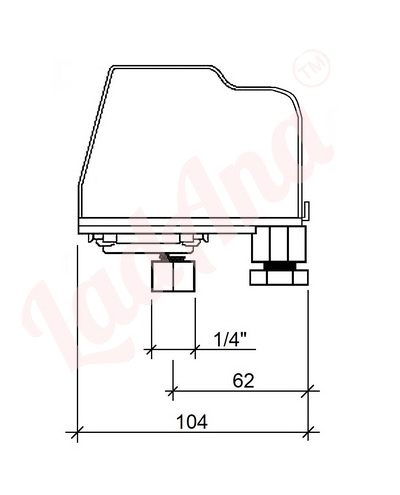

  • Присоединение: 1/4''
  • Степень защиты: IP54
Условия установки и эксплуатации
  • Прибор устанавливается в закрытых помещениях или местах, защищенных от атмосферных воздействий.
  • Монтаж изделия производится только при выключенном питании.
  • Прибор присоединяется к напорной линии насоса (между насосом и первым водопотребляющим прибором). Место установки прибора должно позволять проводить его настройку и обслуживание. Подключение прибора к трубопроводу необходимо проводить с использованием уплотнительных материалов; оно должно быть герметично, подтекание рабочей жидкости по резьбовой части не допускается.
  • Перед установкой реле трубопровод должен быть очищен от окалины и ржавчины (СНиП 03.05.01).
  • Недопустимо попадание воды внутрь прибора, или использование реле без крышки.
  • Не рекомендуется использовать прибор при повышенной влажности.
  • Диаметр проводов должен соответствовать коммутируемому току.
  • Подключение прибора к заземляющему проводнику обязательно.
Схема регулировки



Настройка

Если вы по каким-либо причинам хотите изменить заводскую настройку реле давления, вам необходимо:
  • отключить реле от электропитания
  • снять с реле крышку, отвинтив крепежный винт
  • увеличить давление отключения насоса (и наоборот), вращением гайки 2 по часовой стрелке
  • Увеличить  разность между давлением включения и выключения насоса вращением гайки 1 по часовой стрелке.
